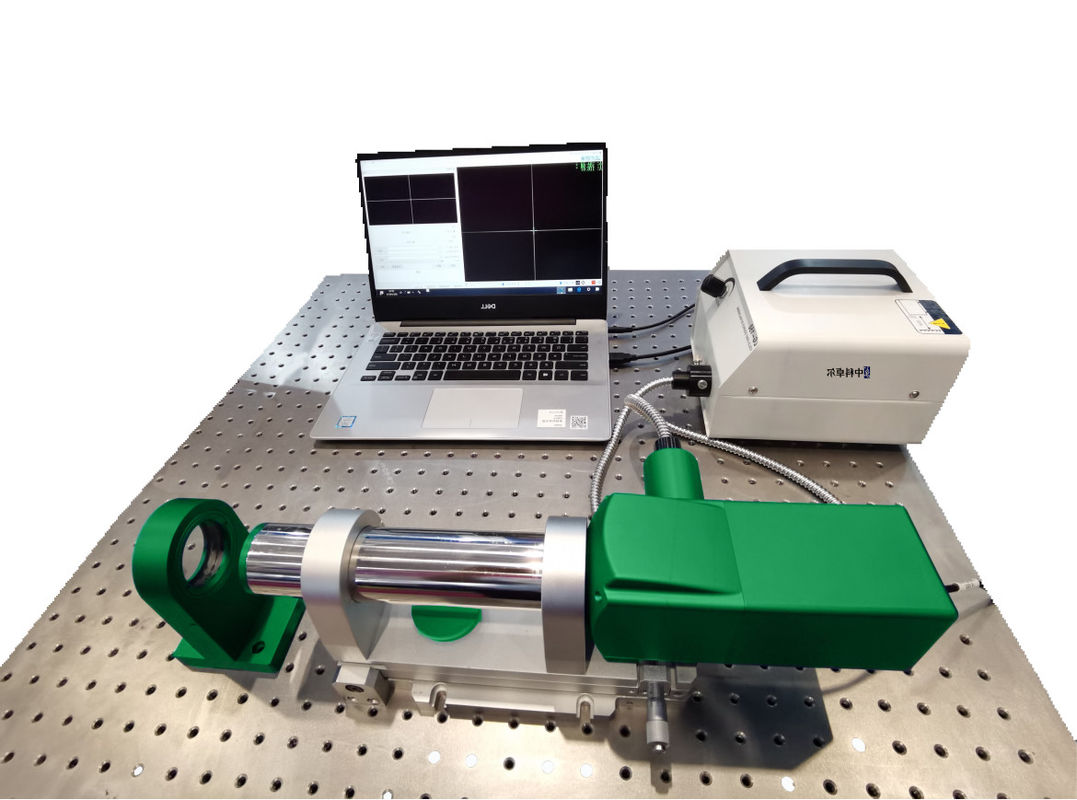

Cyfrowy autokolimator w obróbce skrawaniem
Obszar zastosowań
Jest to bardzo precyzyjny i bezkontaktowy przyrząd do pomiaru kąta.Pomiary obejmują kąt krawędzi,
błąd kąta prostopadłościanu, płaskości, prostopadłości, prostoliniowości prowadnicy itp. Mały kąt
automatyczny pomiar może być realizowany w dziedzinie obróbki maszyn CNC w celu poprawy wydajności wykrywania.
Zasada działania
Najpierw światło przechodzi przez płytkę celownika na płaszczyźnie ogniskowej soczewki obiektywu, a następnie tworzy światło równoległe;
Po drugie, równoległe światło jest odbijane z powrotem przez zwierciadło prostopadłe do osi optycznej, a następnie przechodzi
przez obiektyw i pokrywa się z linią standardową;Po trzecie, gdy lustro jest pochylone
przy niewielkim kącie α kąt nachylenia odbitej wiązki światła wynosi 2 α.
Cechy
| Model | DA40-3 |
|
Wyczyść przysłonę |
Ф40mm |
| Precyzja |
20＂± 0,1＂ 600＂± 0,2＂ |
| Powtarzalność | 0,02＂ |
|
Rezolucja |
0,002＂ |
| Częstotliwość wyświetlania klatek | 30 Hz |
| Długość ogniskowa | 300 mm |
| Uwaga: Dostępna produkcja na zamówienie. | |
Korzyści z produktu
→ Wyświetlanie prawdziwego obrazu optyki w czasie rzeczywistym za pomocą kamery przemysłowej;
→ Precyzja pomiaru sięga 1/20 dzięki technologii przetwarzania obrazu subpikselowego;
→ Rozpoznaj wiele celów optycznych (punktowy, w kształcie krzyża, w kształcie linii, w kształcie litery I);
→ Stabilna konstrukcja zapewniająca stabilność.
Nasze atuty
Jesteśmy producentem.
Podejmowaliśmy chińskie krajowe projekty naukowe i technologiczne.
Realizujemy chińskie projekty inżynieryjne NationalMajor Laser.
Członek ChińczykówTowarzystwo Optyczne.
zastępca dyrektora jednostki dsPostęp w laserach i optoelektronice.
CzłonkiemChiny testują strategiczny sojusz współpracy.
Odpowiedz w ciągu 24 godzin roboczych.
Nasz certyfikat ISO
Części naszych patentów
Części naszych nagród i kwalifikacji w zakresie badań i rozwoju
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
