Scratches Dusts Optical Testing Equipment Semiconductor Surface Detector 1.8μM

Zadrapania Pyły Sprzęt do testowania optycznego Detektor powierzchni półprzewodników 1,8 μM

  • High Light

    Zadrapania Pył Sprzęt do testowania optycznego 1

    ,

    8 μM

    ,

    1

  • Rozmiar
    1210 mm * 1000 mm * 1445 mm, Możliwość dostosowania
  • Konfigurowalny
    Dostępny
  • Okres gwarancji
    1 rok lub indywidualnie
  • Terminy wysyłki
    Transport morski / lotniczy / multimodalny itp
  • Miejsce pochodzenia
    Chengdu, PRCHINA
  • Nazwa handlowa
    ZEIT
  • Orzecznictwo
    Case by case
  • Numer modelu
    SDD0,5-0,5
  • Minimalne zamówienie
    1 zestaw
  • Cena
    Case by case
  • Szczegóły pakowania
    drewniana skrzynka
  • Czas dostawy
    Od przypadku do przypadku
  • Zasady płatności
    T/T
  • Możliwość Supply
    Od przypadku do przypadku

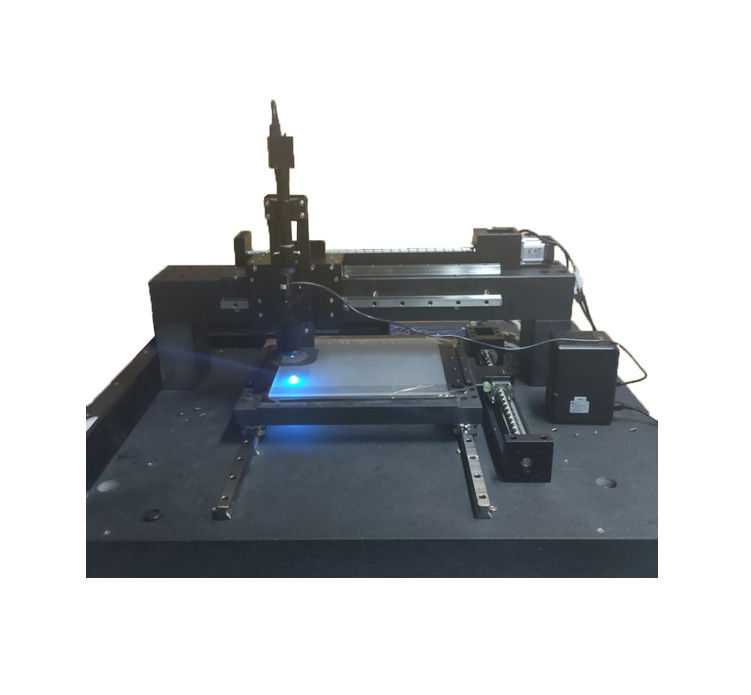

Zadrapania Pyły Sprzęt do testowania optycznego Detektor powierzchni półprzewodników 1,8 μM

Detektor defektów powierzchni materiałów półprzewodnikowych





Aplikacje

Do kontroli procesu i zarządzania wydajnością pustej maski w dziedzinie wyświetlaczy półprzewodnikowych i

zintegrowanyprodukcja chipów obwodów, używamy technologii testowania optycznego o wysokiej przepustowości, aby szybko i

dokładny automatwykrywanie defektów powierzchni pustej maski.Zgodnie z profesjonalnymi potrzebami użytkowników,

opracowaliśmy serięwysokowydajne maszyny kontrolne MASK o niezawodnej jakości i wysokich kosztach

współczynnik wydajności, aby pomóc szkłupodłoże,producentów masek i paneli w celu identyfikacji i monitorowania maski

wady, zmniejszają ryzyko plonowania i poprawiająichniezależna zdolność R&D dla podstawowych technologii.



Zasada działania

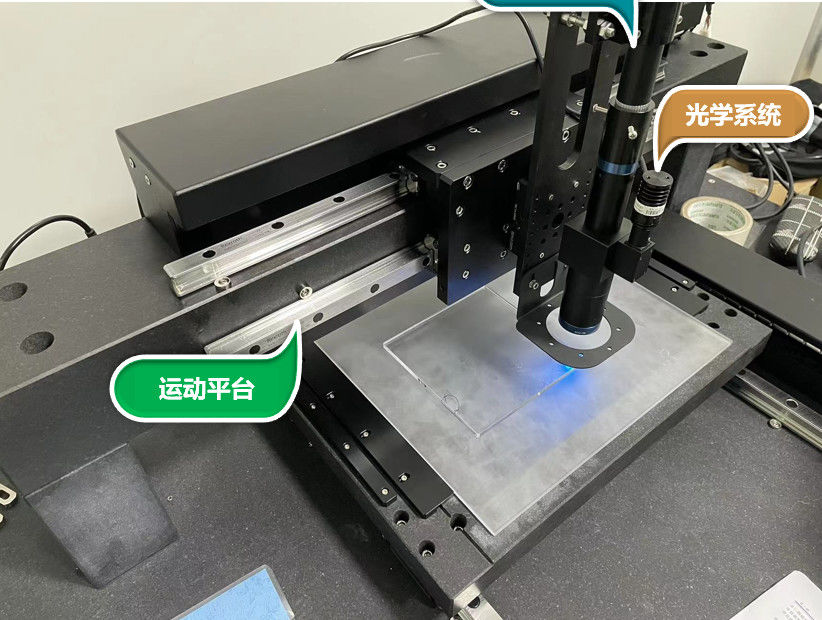

W odniesieniu do poziomu i rodzaju wady powierzchni, soczewka telecentryczna 4x, światło pierścieniowe o określonym kącie i światło koncentryczne

źródłosą wybierane jako podejście wizualne.Gdy urządzenie jest uruchomione, próbka porusza się wzdłuż X

kierunek imoduł wizyjny przeprowadza wykrywanie defektów wzdłuż kierunku Y.



Cechy

 Model  SDD0,5-0,5

 Wykrywanie wydajności

 Wykrywalny typ defektu  Zadrapania, Kurz
 Wykrywalny rozmiar defektu  1μm

 Dokładność wykrywania

(wymierzony)

 100% wykrywanie wad / odbiór

wady (zarysowania, kurz)

 Skuteczność wykrywania

 ≤10 minut

(Zmierzona wartość: maska ​​350 mm x 300 mm)

 Wydajność systemu optycznego

 Rezolucja  1,8μm
 Powiększenie  40x
 Pole widzenia  0,5 mm x 0,5 mm
 Podświetlenie światłem niebieskim  460 nm, 2,5 W



 Wydajność platformy ruchu





 Ruch dwuosiowy X, Y

Płaskość marmurowego blatu: 2,5 μm

Dokładność bicia osi Y w kierunku Z: ≤ 10,5 μm

Precyzja bicia osi Y w kierunku Z: ≤8,5 μm



Uwaga: Dostępna produkcja na zamówienie.



Obrazy wykrywania

Zadrapania Pyły Sprzęt do testowania optycznego Detektor powierzchni półprzewodników 1,8 μM 0



Nasze atuty

Jesteśmy producentem.

Dojrzały proces.

Odpowiedz w ciągu 24 godzin roboczych.
