Scratches Dusts Semiconductor Surface Detection Equipment Resolution 1.8μM

Zadrapania Pyły Sprzęt do wykrywania powierzchni półprzewodników Rozdzielczość 1,8 μM

  • High Light

    Zadrapania Pyły Półprzewodnikowy detektor powierzchni 1

    ,

    8 μM

    ,

    Zadrapania Pyły Sprzęt do wykrywania wad powierzchni 1

  • Rozmiar
    1210 mm * 1000 mm * 1445 mm, Możliwość dostosowania
  • Konfigurowalny
    do dyspozycji
  • Okres gwarancji
    1 rok lub indywidualnie
  • Terminy wysyłki
    Transport morski / lotniczy / multimodalny itp
  • Wykrywalny typ defektu
    Zadrapania, Kurz
  • Rezolucja
    1,8μm
  • Miejsce pochodzenia
    Chengdu, PRCHINA
  • Nazwa handlowa
    ZEIT
  • Orzecznictwo
    Case by case
  • Numer modelu
    SDD0,5-0,5
  • Minimalne zamówienie
    1 zestaw
  • Cena
    Case by case
  • Szczegóły pakowania
    drewniana skrzynka
  • Czas dostawy
    Od przypadku do przypadku
  • Zasady płatności
    T/T
  • Możliwość Supply
    Od przypadku do przypadku

Zadrapania Pyły Sprzęt do wykrywania powierzchni półprzewodników Rozdzielczość 1,8 μM

Zadrapania Pyły Sprzęt do testowania optycznego Detektor powierzchni półprzewodników 1,8 μM


Aplikacje
Do kontroli procesu i zarządzania wydajnością pustej maski w dziedzinie wyświetlaczy półprzewodnikowych i
zintegrowanyprodukcja chipów obwodów, używamy technologii testowania optycznego o wysokiej przepustowości, aby szybko i
dokładny automatwykrywanie defektów powierzchni pustej maski.Zgodnie z profesjonalnymi potrzebami użytkowników,
opracowaliśmy serięwysokowydajne maszyny kontrolne MASK o niezawodnej jakości i wysokich kosztach
współczynnik wydajności, aby pomóc szkłupodłoże,producentów masek i paneli w celu identyfikacji i monitorowania maski
wady, zmniejszają ryzyko plonowania i poprawiająichniezależna zdolność R&D dla podstawowych technologii.

Zasada działania
W odniesieniu do poziomu i rodzaju wady powierzchni, soczewka telecentryczna 4x, światło pierścieniowe o określonym kącie i światło koncentryczne
źródłosą wybierane jako podejście wizualne.Gdy urządzenie jest uruchomione, próbka porusza się wzdłuż X
kierunek imoduł wizyjny przeprowadza wykrywanie defektów wzdłuż kierunku Y.

Cechy

 Model SDD0,5-0,5

 Wykrywanie wydajności

 Wykrywalny typ defektu Zadrapania, Kurz
 Wykrywalny rozmiar defektu 1μm

 Dokładność wykrywania
(wymierzony)

 100% wykrywanie wad / odbiór
wady (zarysowania, kurz)

 Skuteczność wykrywania

 ≤10 minut
(Zmierzona wartość: maska ​​350 mm x 300 mm)

 Wydajność systemu optycznego

 Rezolucja 1,8μm
 Powiększenie 40x
 Pole widzenia 0,5 mm x 0,5 mm
 Podświetlenie światłem niebieskim 460 nm, 2,5 W


 Wydajność platformy ruchu



 Ruch dwuosiowy X, Y
Płaskość marmurowego blatu: 2,5 μm
Dokładność bicia osi Y w kierunku Z: ≤ 10,5 μm
Precyzja bicia osi Y w kierunku Z: ≤8,5 μm


Uwaga: Dostępna produkcja na zamówienie.


Obrazy wykrywania

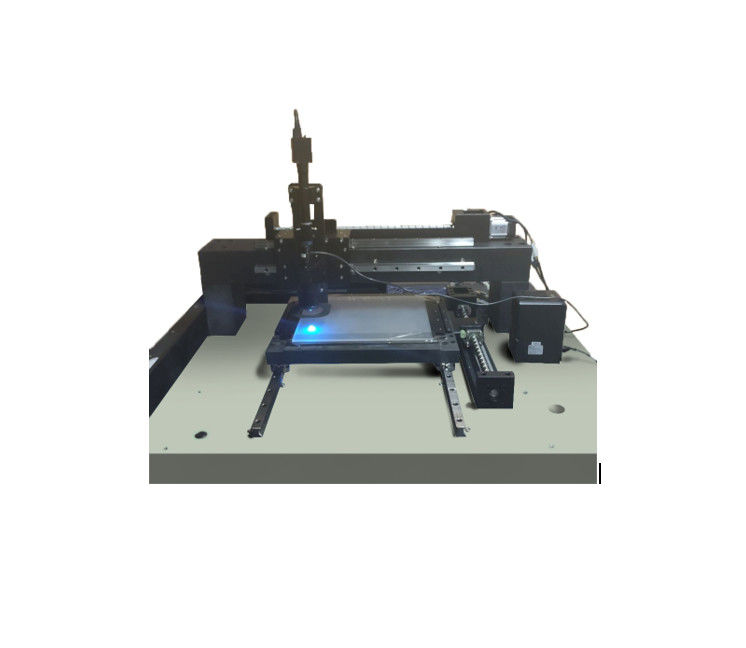

Zadrapania Pyły Sprzęt do wykrywania powierzchni półprzewodników Rozdzielczość 1,8 μM 0

Nasze atuty
Jesteśmy producentem.
Dojrzały proces.
Odpowiedz w ciągu 24 godzin roboczych.

Nasz certyfikat ISO
Zadrapania Pyły Sprzęt do wykrywania powierzchni półprzewodników Rozdzielczość 1,8 μM 1

Części naszych patentów
Zadrapania Pyły Sprzęt do wykrywania powierzchni półprzewodników Rozdzielczość 1,8 μM 2Zadrapania Pyły Sprzęt do wykrywania powierzchni półprzewodników Rozdzielczość 1,8 μM 3

Części naszych nagród i kwalifikacji w zakresie badań i rozwoju

Zadrapania Pyły Sprzęt do wykrywania powierzchni półprzewodników Rozdzielczość 1,8 μM 4Zadrapania Pyły Sprzęt do wykrywania powierzchni półprzewodników Rozdzielczość 1,8 μM 5





























Grupa ZEIT, założona w 2018 roku, jest firmą zajmującą się optyką precyzyjną, materiałami półprzewodnikowymi i zaawansowanym technologicznie sprzętem wywiadowczym.Opierając się na naszych zaletach w zakresie precyzyjnej obróbki rdzenia i ekranu, optycznego wykrywania i powlekania, Grupa ZEIT dostarcza naszym klientom kompletne pakiety niestandardowych i standardowych rozwiązań produktowych.



Koncentrując się na innowacjach technologicznych, Grupa ZEIT ma do 2022 r. ponad 60 patentów krajowych i nawiązała bardzo bliską współpracę przedsiębiorstwa, uczelni i badań z instytutami, uniwersytetami i stowarzyszeniami przemysłowymi na całym świecie.Dzięki innowacjom, własnym własnościom intelektualnym i budowaniu kluczowych zespołów eksperymentalnych, Grupa ZEIT stała się bazą rozwojową dla inkubacji produktów high-tech oraz bazą szkoleniową dla wysokiej klasy personelu.
