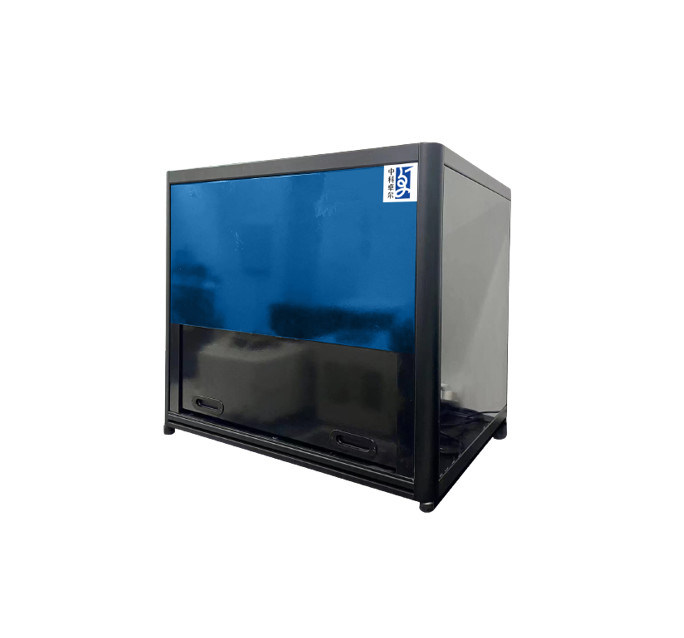

Sprzęt do wykrywania kształtu powierzchni światła strukturalnego o dużych rozmiarach
Aplikacje
Wykrywanie kształtu reflektora lampy;wykrywanie płaskości płytek;wykrywanie powierzchni lakieru samochodowego;wykrywanie kształtu powierzchni soczewki.
Zasada działania
Wyświetlacz wyświetla światło strukturalne w postaci pasków, a kamera zbiera zmierzone światło strukturalne
powierzchnia,zebrany pasek jest zdeformowany poprzez modulację mierzonej powierzchni, rozkład chmury punktów
i krzywiznyrozkład mierzonej powierzchni oblicza się na podstawie odkształcenia paska, a następnie
błąd kształtu powierzchnirozkład można uzyskać porównując rozkład chmury punktów z modelem idealnym.
Cechy
| Model | SI200-150 |
| Skala | 200×150mm2 |
| Rozdzielczość poprzeczna | Konwencjonalne 0,25 mm, regulowane |
| Precyzja pomiaru | Błąd bezwzględny: ±3μm (średnica 100 mm) |
| Uwaga: Dostępna produkcja na zamówienie. | |
Obraz wykrywania
