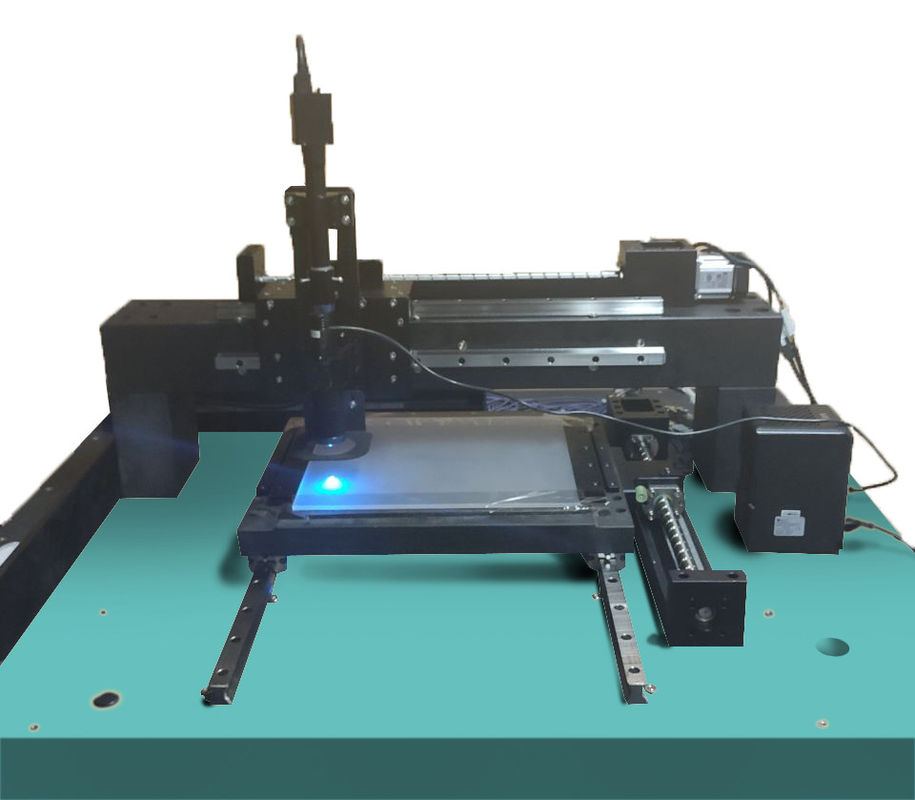

Detektor defektów powierzchni panelu wyświetlacza
Aplikacje
W zakresie kontroli procesu i zarządzania wydajnością produkcji paneli wyświetlaczy możemy pomóc producentom
identyfikować i monitorować wady masek, zmniejszać ryzyko utraty wydajności i poprawiać swoje niezależne zdolności badawczo-rozwojowe
podstawowe technologie.
Zasada działania
Obiektyw telecentryczny 4x, światło pierścieniowe o określonym kącie i współosiowe źródło światła są wybrane jako podejście wizualne
automatycznie zlokalizuj pozycje defektów, aby automatycznie wykryć defekty na powierzchni maski.
Cechy
|
Model |
SDD-DP-X—X | |
|
Wykrywanie wydajności |
Wykrywalny typ defektu | Zadrapania, Kurz |
| Wykrywalny rozmiar defektu | 1μm | |
| Dokładność wykrywania (mierzona) |
100% wykrywanie wad / odbiór wady(zadrapania, kurz) |
|
| Skuteczność wykrywania |
≤10 minut (Zmierzona wartość: maska 350 mm x 300 mm) |
|
|
Wydajność systemu optycznego |
Rezolucja | 1,8μm |
| Powiększenie | 40x | |
| Pole widzenia | 0,5 mm x 0,5 mm | |
| Podświetlenie światłem niebieskim | 460 nm, 2,5 W | |
|
Wydajność platformy ruchu
|
Ruch dwuosiowy X, Y Płaskość marmurowego blatu: 2,5 μm Dokładność bicia osi Y w kierunku Z: ≤ 10,5 μm Precyzja bicia osi Y w kierunku Z: ≤8,5 μm |
|
| Uwaga: Dostępna produkcja na zamówienie. | ||
