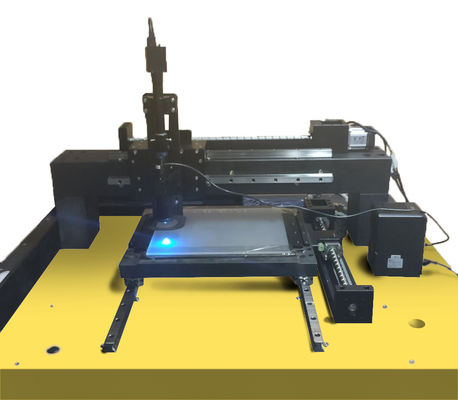

Wykrywacz defektów powierzchni podłoża szklanego
Aplikacje
W zakresie kontroli procesu i zarządzania wydajnością produkcji substratów szklanych możemy pomóc producentom
identyfikować i monitorować wady masek, zmniejszać ryzyko utraty wydajności i poprawiać swoje niezależne zdolności badawczo-rozwojowe
podstawowe technologie.
Zasada działania
Wykorzystując światło pierścieniowe o określonym kącie, współosiowe źródło światła i mechanizm biegowy do zbierania i analizowania kierunku
informacje fotograficzne, realizując w ten sposób automatyczne wykrywanie defektów na powierzchni szklanego podłoża.
Cechy
| Model | SDD-GS-X-X | |
|
Wykrywanie wydajności |
Wykrywalny typ defektu | Zadrapania, Kurz |
| Wykrywalny rozmiar defektu | 1μm | |
| Dokładność wykrywania (zmierzona) |
100% wykrywanie wad / odbiór wady (zarysowania, kurz) |
|
| Skuteczność wykrywania |
≤10 minut (Zmierzona wartość: maska 350 mm x 300 mm) |
|
|
Wydajność systemu optycznego |
Rezolucja | 1,8μm |
| Powiększenie | 40x | |
| Pole widzenia | 0,5 mm x 0,5 mm | |
| Podświetlenie światłem niebieskim | 460 nm, 2,5 W | |
|
Wydajność platformy ruchumi
|
Ruch dwuosiowy X, Y Płaskość marmurowego blatu: 2,5 μm Dokładność bicia osi Y w kierunku Z: ≤ 10,5 μm Precyzja bicia osi Y w kierunku Z: ≤8,5 μm |
|
| Uwaga: Dostępna produkcja na zamówienie. | ||
