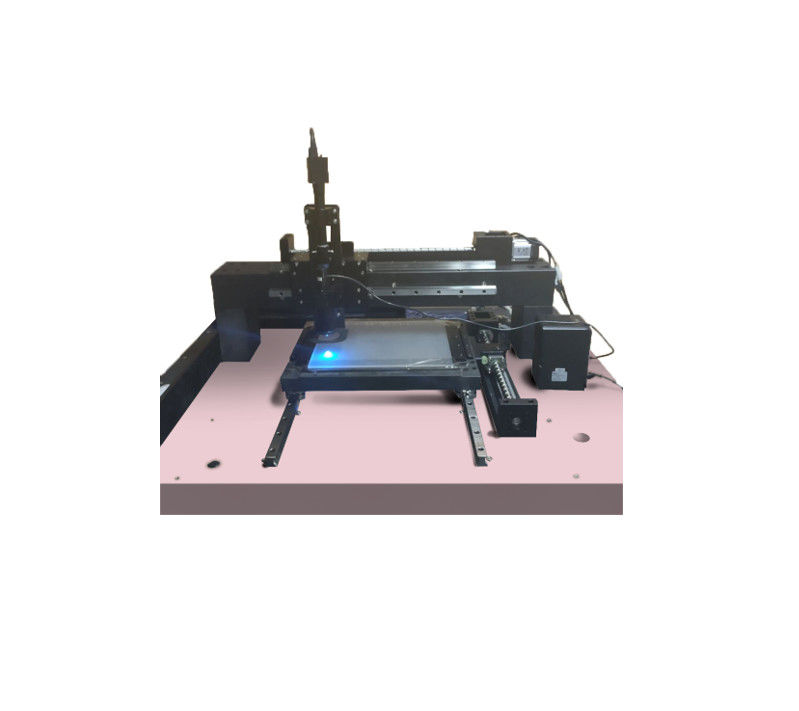

Półprzewodnikowe systemy wykrywania powierzchni Optyczny sprzęt testujący 40x
Aplikacje
Do kontroli procesu i zarządzania wydajnością pustej maski w dziedzinie wyświetlaczy półprzewodnikowych i
zintegrowanyprodukcja chipów obwodów, używamy technologii testowania optycznego o wysokiej przepustowości, aby szybko i
dokładny automatwykrywanie defektów powierzchni pustej maski.Zgodnie z profesjonalnymi potrzebami użytkowników,
opracowaliśmy serięwysokowydajne maszyny kontrolne MASK o niezawodnej jakości i wysokich kosztach
współczynnik wydajności, aby pomóc szkłupodłoże,producentów masek i paneli w celu identyfikacji i monitorowania maski
defekty, zmniejszają ryzyko plonowania i poprawiająichniezależna zdolność R&D dla podstawowych technologii.
Zasada działania
W odniesieniu do poziomu i rodzaju wady powierzchni, soczewka telecentryczna 4x, światło pierścieniowe o określonym kącie i światło koncentryczne
źródłosą wybierane jako podejście wizualne.Gdy urządzenie jest uruchomione, próbka porusza się wzdłuż X
kierunek imoduł wizyjny przeprowadza wykrywanie defektów wzdłuż kierunku Y.
Cechy
| Model | SDD0,5-0,5 | |
|
Wykrywanie wydajności |
Wykrywalny typ defektu | Zadrapania, Kurz |
| Wykrywalny rozmiar defektu | 1μm | |
|
Dokładność wykrywania (wymierzony) |
100% wykrywanie wad / odbiór wady (zarysowania, kurz) |
|
| Skuteczność wykrywania |
≤10 minut (Zmierzona wartość: maska 350 mm x 300 mm) |
|
|
Wydajność systemu optycznego |
Rezolucja | 1,8μm |
| Powiększenie | 40x | |
| Pole widzenia | 0,5 mm x 0,5 mm | |
| Podświetlenie światłem niebieskim | 460 nm, 2,5 W | |
|
Wydajność platformy ruchu
|
Ruch dwuosiowy X, Y Płaskość marmurowego blatu: 2,5 μm Dokładność bicia osi Y w kierunku Z: ≤ 10,5 μm Precyzja bicia osi Y w kierunku Z: ≤8,5 μm
|
|
| Uwaga: Dostępna produkcja na zamówienie. | ||
Obrazy wykrywania
