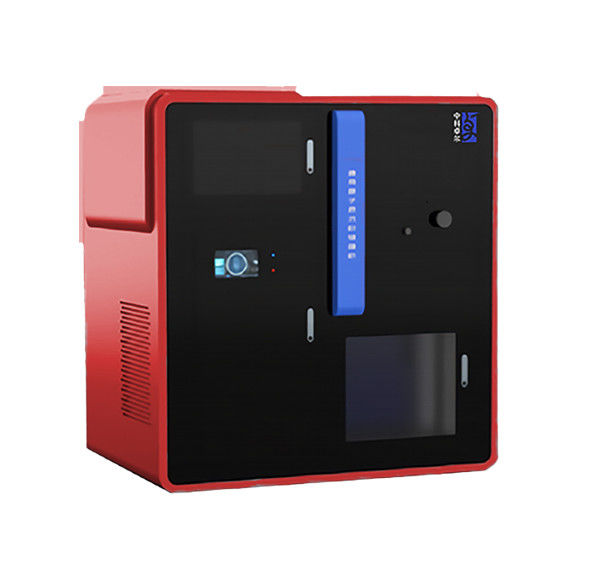

MOSFET Semiconductor Detector Systems Atomic Layer Deposition Equipment ISO

Systemy detektorów półprzewodników MOSFET Urządzenia do osadzania warstw atomowych ISO

  • High Light

    Sprzęt do osadzania warstw atomowych MOSFET

    ,

    sprzęt do osadzania warstw atomowych ISO

    ,

    systemy detektorów półprzewodników MOSFET

  • Waga
    Konfigurowalny
  • Rozmiar
    Konfigurowalny
  • Okres gwarancji
    1 rok lub indywidualnie
  • Konfigurowalny
    do dyspozycji
  • Terminy wysyłki
    Transport morski / lotniczy / multimodalny
  • Miejsce pochodzenia
    Chengdu, PRCHINA
  • Nazwa handlowa
    ZEIT
  • Orzecznictwo
    Case by case
  • Numer modelu
    ALD-SEM-X-X
  • Minimalne zamówienie
    1 zestaw
  • Cena
    Case by case
  • Szczegóły pakowania
    drewniana skrzynka
  • Czas dostawy
    Od przypadku do przypadku
  • Zasady płatności
    T/T
  • Możliwość Supply
    Od przypadku do przypadku

Systemy detektorów półprzewodników MOSFET Urządzenia do osadzania warstw atomowych ISO

Osadzanie warstw atomowych w przemyśle półprzewodnikowym


Aplikacje

   Aplikacje    Konkretny cel
   półprzewodnikowy

Łurządzenie logiczne (MOSFET), dielektryki bramki High-K / elektroda bramki

   Materiał pojemnościowy o wysokiej K / elektroda pojemnościowa dynamicznego dostępu losowego
Pamięć (DRAM)

   Warstwa połączenia metalowego, warstwa pasywacji metalu, warstwa kryształu zarodka metalu, metal
warstwa bariery dyfuzyjnej

   Pamięć nieulotna: pamięć flash, pamięć zmiany fazy, rezystancyjny dostęp swobodny
pamięć, pamięć ferroelektryczna, opakowania 3D, warstwa pasywacji OLED itp.


Zasada działania
Technologia osadzania warstw atomowych (ALD), znana również jako technologia epitaksji z warstw atomowych (ALE), jest substancją chemiczną

paratechnologia osadzania warstw oparta na uporządkowanej i powierzchniowej reakcji samonasycenia.ALD stosuje się m.in

półprzewodnikowypole.Ponieważ prawo Moore'a stale ewoluuje, a rozmiary funkcji i rowki trawienia są zintegrowane

obwody byłystaleminiaturyzacja, coraz mniejsze wytrawianie rowków przynosiło poważne skutki

wyzwania dla powłokitechnologiazrowki i ich ściany boczne. Tradycyjny proces PVD i CVD

nie jest w stanie sprostać wymaganiomprzełożonegopokrycie krokowe przy wąskiej szerokości linii.Technologia ALD odgrywa

coraz większą rolę w półprzewodnikachprzemysłdzięki doskonałemu zachowaniu kształtu, jednorodności i wyższemu stopniowi

zasięg.

Cechy

  Model   ALD-SEM-X-X
  System folii do powlekania   glin2O3,TiO22,ZnO itp
  Zakres temperatur malowania   Normalna temperatura do 500 ℃ (konfigurowalny)
  Rozmiar komory próżniowej do powlekania

  Średnica wewnętrzna: 1200 mm, wysokość: 500 mm (konfigurowalny)

  Struktura komory próżniowej   Zgodnie z wymaganiami klienta
  Próżnia w tle   <5×10-7mbar
  Grubość powłoki   ≥0,15 nm
  Precyzja kontroli grubości   ±0,1 nm
  Rozmiar powłoki   200×200mm² / 400×400mm² / 1200×1200mm² itp
  Jednorodność grubości folii   ≤±0,5%
  Gaz prekursorowy i nośny

  Trimetyloglin, tetrachlorek tytanu, dietylocynk, czysta woda,
azot itp.

  Uwaga: Dostępna produkcja na zamówienie.


Próbki powłok

Systemy detektorów półprzewodników MOSFET Urządzenia do osadzania warstw atomowych ISO 0Systemy detektorów półprzewodników MOSFET Urządzenia do osadzania warstw atomowych ISO 1



Kroki procesu
→ Umieścić podłoże do powlekania w komorze próżniowej;
→ Odkurz komorę próżniową w wysokiej i niskiej temperaturze i synchronicznie obracaj podłoże;
→ Rozpoczęcie powlekania: podłoże kontaktuje się z prekursorem w sekwencji i bez jednoczesnej reakcji.
→ Przedmuchaj go azotem o wysokiej czystości po każdej reakcji;
→ Przestań obracać podłoże, gdy grubość powłoki osiągnie standardową wartość, a operacja czyszczenia i chłodzenia zostanie zakończona

zakończone, a następnie wyjmij podłoże po spełnieniu warunków przerwania próżni.
