Photonic Crystal Atomic Layer Deposition Equipment In Optics Industry

Sprzęt do osadzania warstw fotonicznych kryształów atomowych w przemyśle optycznym

  • High Light

    Przemysł optyczny Osadzanie warstwy atomowej

    ,

    osadzanie warstwy atomowej kryształu fotonicznego

    ,

    sprzęt do osadzania warstwy atomowej kryształu fotonicznego

  • Waga
    Konfigurowalny
  • Miejsce pochodzenia
    Chengdu, PRCHINA
  • Nazwa handlowa
    ZEIT
  • Orzecznictwo
    Case by case
  • Numer modelu
    ALD-OX-X
  • Minimalne zamówienie
    1 zestaw
  • Cena
    Case by case
  • Szczegóły pakowania
    drewniana skrzynka
  • Czas dostawy
    Od przypadku do przypadku
  • Zasady płatności
    T/T
  • Możliwość Supply
    Od przypadku do przypadku

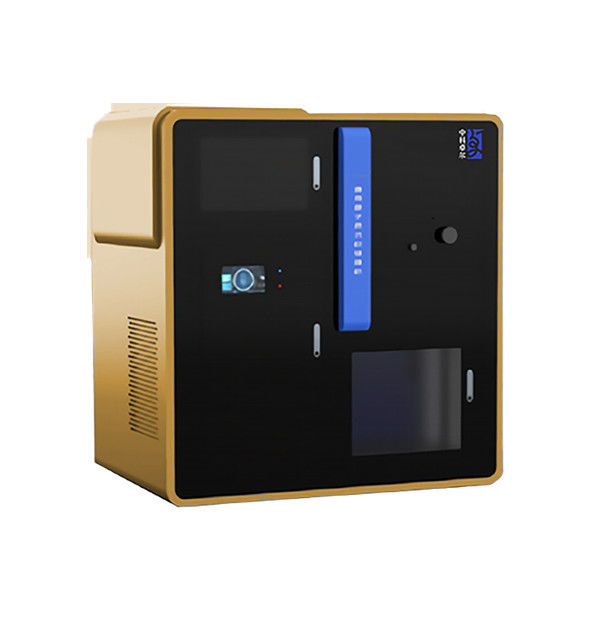

Sprzęt do osadzania warstw fotonicznych kryształów atomowych w przemyśle optycznym

Osadzanie warstw atomowych w przemyśle optycznym


Aplikacje

  Aplikacje  Konkretny cel


  Optyka


  Elementy optyczne

  Kryształ fotoniczny
  Wyświetlacz elektroluminescencyjny
  Powierzchniowo wzmocniona spektroskopia ramanowska
  Przezroczysty tlenek przewodzący

  Warstwa świecąca, warstwa pasywacyjna, warstwa ochronna filtra, powłoka antyrefleksyjna, anty-UV
Powłoka


Zasada działania
Osadzanie warstwy atomowej (ALD), pierwotnie nazywane epitaksją warstwy atomowej, zwane także oparami chemicznymi warstwy atomowej
zeznanie(ALCVD), jest specjalną formą chemicznego osadzania z fazy gazowej (CVD).Ta technologia może osadzać substancje
na powierzchnisubstratu w postaci pojedynczej powłoki atomowej warstwa po warstwie, która jest podobna do zwykłej substancji chemicznej
osadzanie, ale wproces osadzania warstwy atomowej, reakcja chemiczna nowej warstwy filmu atomowego jest bezpośrednia
związany zpoprzedniej warstwy, tak że w każdej reakcji tą metodą osadza się tylko jedna warstwa atomów.

Cechy

  Model  ALD-OX-X
  System folii do powlekania  glin2O3,TiO22,ZnO itp
 Zakres temperatur malowania  Normalna temperatura do 500 ℃ (konfigurowalny)
  Rozmiar komory próżniowej do powlekania

  Średnica wewnętrzna: 1200 mm, wysokość: 500 mm (konfigurowalny)

  Struktura komory próżniowej  Zgodnie z wymaganiami klienta
  Próżnia w tle  <5×10-7mbar
  Grubość powłoki  ≥0,15 nm
  Precyzja kontroli grubości  ±0,1 nm
  Rozmiar powłoki  200×200mm² / 400×400mm² / 1200×1200mm² itp
  Jednorodność grubości folii  ≤±0,5%
  Gaz prekursorowy i nośny

  Trimetyloglin, tetrachlorek tytanu, dietylocynk, czysta woda,
azot itp.

 Uwaga: Dostępna produkcja na zamówienie.


Próbki powłok
Sprzęt do osadzania warstw fotonicznych kryształów atomowych w przemyśle optycznym 0Sprzęt do osadzania warstw fotonicznych kryształów atomowych w przemyśle optycznym 1
Kroki procesu
→ Umieścić podłoże do powlekania w komorze próżniowej;
→ Odkurz komorę próżniową w wysokiej i niskiej temperaturze i synchronicznie obracaj podłoże;
→ Start powlekania: podłoże kontaktuje się z prekursorem w sekwencji i bez jednoczesnej reakcji;
→ Przedmuchaj go azotem o wysokiej czystości po każdej reakcji;
→ Przestań obracać podłoże, gdy grubość powłoki osiągnie standardową wartość, a operacja czyszczenia i chłodzenia zostanie zakończona

zakończone, a następnie wyjmij podłoże po spełnieniu warunków przerwania próżni.
