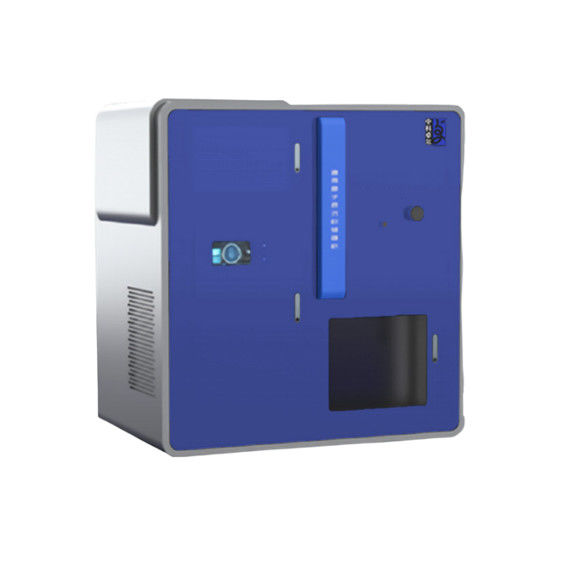

Osadzanie warstw atomowych w przemyśle czujników
Aplikacje
| Aplikacje | Konkretny cel |
|
Czujnik |
Czujnik gazu |
| Czujnik wilgotności | |
| Bioczujnik |
Zasada działania
Podstawowy cykl osadzania warstw atomowych składa się z czterech etapów:
1. Pierwszy prekursor zostanie skierowany na powierzchnię podłoża, a proces chemisorpcji rozpocznie się automatycznie
zakończyćgdy powierzchnia jest nasycona;
2. Gazy obojętne Ar lub N2 i produkty uboczne, wypłukać nadmiar pierwszego prekursora;
3. Drugi prekursor jest wstrzykiwany i reaguje z pierwszym prekursorem chemisorbowanym na powierzchni podłoża, tworząc
uformowaćpożądany film.Proces reakcji kończy się do momentu zaadsorbowania pierwszego prekursora
powierzchnię podłożajest zakończony.Drugi prekursor jest wstrzykiwany, a nadmiar prekursora jest wypłukiwany
z dala;
4. Gazy obojętne, takie jak Ar lub N2 i produkty uboczne.
Ten proces reakcji nazywa się cyklem: wstrzyknięcie i wypłukanie pierwszego prekursora, wstrzyknięcie i wypłukanie
drugaprekursor.Czas potrzebny na cykl jest sumą czasu wtrysku pierwszego i drugiego prekursora
plus dwaczasy spłukiwania.Dlatego całkowity czas reakcji to liczba cykli pomnożona przez czas cyklu.
Cechy
| Model | ALD-SEN-X—X |
| System folii do powlekania | glin2O3,TiO22,ZnO itp |
| Zakres temperatur malowania | Normalna temperatura do 500 ℃ (konfigurowalny) |
| Rozmiar komory próżniowej do powlekania |
Średnica wewnętrzna: 1200 mm, wysokość: 500 mm (konfigurowalny) |
| Struktura komory próżniowej | Zgodnie z wymaganiami klienta |
| Próżnia w tle | <5×10-7mbar |
| Grubość powłoki | ≥0,15 nm |
| Precyzja kontroli grubości | ±0,1 nm |
| Rozmiar powłoki | 200×200mm² / 400×400mm² / 1200×1200mm² itp |
| Jednorodność grubości folii | ≤±0,5% |
| Gaz prekursorowy i nośny |
Trimetyloglin, tetrachlorek tytanu, dietylocynk,czysta woda, |
| Uwaga: Dostępna produkcja na zamówienie. | |
Próbki powłok
Kroki procesu
→ Umieścić podłoże do powlekania w komorze próżniowej;
→ Odkurz komorę próżniową w wysokiej i niskiej temperaturze i synchronicznie obracaj podłoże;
→ Start powlekania: podłoże kontaktuje się z prekursorem w sekwencji i bez jednoczesnej reakcji;
→ Przedmuchaj go azotem o wysokiej czystości po każdej reakcji;
→ Przestań obracać podłoże, gdy grubość powłoki osiągnie standardową wartość, a operacja czyszczenia i chłodzenia tjs
zakończone, a następnie wyjmij podłoże po spełnieniu warunków przerwania próżni.
