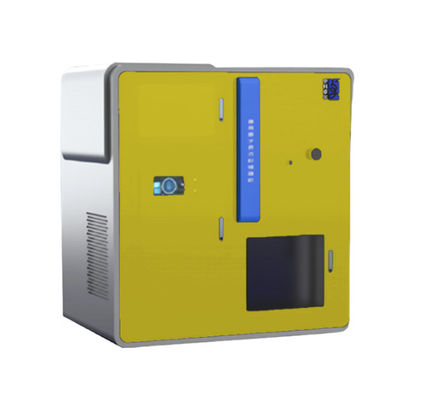

Atomic Layer Deposition ALD Equipment For Organic Electronic Packaging Industry

Sprzęt ALD do osadzania warstw atomowych dla przemysłu opakowań elektronicznych organicznych

  • High Light

    Organiczny przemysł opakowań elektronicznych Osadzanie warstw atomowych

    ,

    sprzęt ald OLED

    ,

    sprzęt ald organicznego przemysłu opakowań elektronicznych

  • Waga
    Konfigurowalny
  • Rozmiar
    Konfigurowalny
  • Okres gwarancji
    1 rok lub indywidualnie
  • Konfigurowalny
    do dyspozycji
  • Terminy wysyłki
    Transport morski / lotniczy / multimodalny
  • Miejsce pochodzenia
    Chengdu, PRCHINA
  • Nazwa handlowa
    ZEIT
  • Orzecznictwo
    Case by case
  • Numer modelu
    ALD-OEP-X—X
  • Minimalne zamówienie
    1 zestaw
  • Cena
    Case by case
  • Szczegóły pakowania
    drewniana skrzynka
  • Czas dostawy
    Od przypadku do przypadku
  • Zasady płatności
    T/T
  • Możliwość Supply
    Od przypadku do przypadku

Sprzęt ALD do osadzania warstw atomowych dla przemysłu opakowań elektronicznych organicznych

Osadzanie warstw atomowych w organicznym przemyśle opakowań elektronicznych





Aplikacje

Aplikacje     Konkretny cel


    Ekologiczne opakowanie elektroniczne



    Pakowanie organicznych diod elektroluminescencyjnych (OLED) itp.



Zasada działania

Zaletą technologii osadzania warstw atomowych jest to, że reakcja powierzchniowa technologii ALD jest taka

samoograniczające się, można wytwarzać materiały o pożądanej dokładnej grubości poprzez ciągłe powtarzanie tego samoograniczenia.

Ta technologia ma dobre pokrycie stopni i duży obszar jednorodności grubości.Ciągły wzrost sprawia, że ​​nano

materiały foliowe bez otworków i o dużej gęstości.



Cechy

    Model     ALD-OEP-X—X
    System folii do powlekania     glin2O3,TiO22,ZnO itp
    Zakres temperatur malowania     Normalna temperatura do 500 ℃ (konfigurowalny)
    Rozmiar komory próżniowej do powlekania

    Średnica wewnętrzna: 1200 mm, wysokość: 500 mm (konfigurowalny)

    Struktura komory próżniowej    Zgodnie z wymaganiami klienta
    Próżnia w tle     <5×10-7mbar
    Grubość powłoki     ≥0,15 nm
    Precyzja kontroli grubości     ±0,1 nm
    Rozmiar powłoki     200×200mm² / 400×400mm² / 1200×1200mm² itp
   Jednorodność grubości folii     ≤±0,5%
    Gaz prekursorowy i nośny

    Trimetyloglin, tetrachlorek tytanu, dietylocynk, czysta woda,

azot itp.

    Uwaga: Dostępna produkcja na zamówienie.



Próbki powłok

Sprzęt ALD do osadzania warstw atomowych dla przemysłu opakowań elektronicznych organicznych 0Sprzęt ALD do osadzania warstw atomowych dla przemysłu opakowań elektronicznych organicznych 1



Kroki procesu
→ Umieścić podłoże do powlekania w komorze próżniowej;
→ Odkurz komorę próżniową w wysokiej i niskiej temperaturze i synchronicznie obracaj podłoże;
→ Start powlekania: podłoże kontaktuje się z prekursorem w sekwencji i bez jednoczesnej reakcji;
→ Przedmuchaj go azotem o wysokiej czystości po każdej reakcji;
→ Przestań obracać podłoże, gdy grubość powłoki osiągnie standardową wartość, a operacja czyszczenia i chłodzenia zostanie zakończona

zakończone, a następnie wyjmij podłoże po spełnieniu warunków przerwania próżni.
