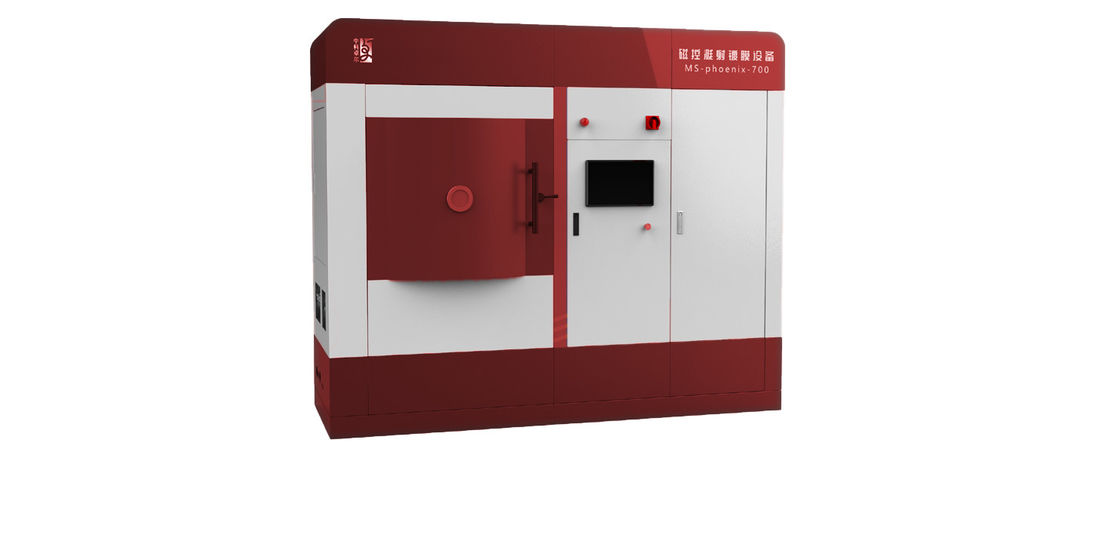

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition

IC LSI Systemy detektorów półprzewodników elektrodowych Napylanie magnetronowe

  • High Light

    Semiconductor Magnetron Sputtering Deposition

    ,

    systemy detektorów półprzewodników IC

    ,

    systemy detektorów półprzewodników z elektrodą LSI

  • Waga
    Konfigurowalny
  • Rozmiar
    Konfigurowalny
  • Konfigurowalny
    do dyspozycji
  • Okres gwarancji
    1 rok lub indywidualnie
  • Terminy wysyłki
    Transport morski / lotniczy / multimodalny
  • Miejsce pochodzenia
    Chengdu, PRCHINA
  • Nazwa handlowa
    ZEIT
  • Orzecznictwo
    Case by case
  • Numer modelu
    MSC-SEM-X-X
  • Minimalne zamówienie
    1 zestaw
  • Cena
    Case by case
  • Szczegóły pakowania
    drewniana skrzynka
  • Czas dostawy
    Od przypadku do przypadku
  • Zasady płatności
    T/T
  • Możliwość Supply
    Od przypadku do przypadku

IC LSI Systemy detektorów półprzewodników elektrodowych Napylanie magnetronowe

Napylanie magnetronowe w przemyśle półprzewodnikowym





Aplikacje

  Aplikacje   Konkretny cel   typ materiału
  półprzewodnikowy   IC, elektroda LSI, folia okablowania   AI, Al-Si, Al-Si-Cu, Cu, Au, Pt, Pd, Ag
  Elektroda pamięci VLSI   Mo, W, Ti
  Folia barierowa dyfuzyjna   MoSix, Wsix, TaSix,, TiSx, W, Mo, W-Ti
  Folia samoprzylepna   PZT(Pb-ZrO2-Ti) , Ti, W



Zasada działania

Zasada rozpylania magnetronowego: pod wpływem pola elektrycznego elektrony zderzają się z atomami argonu w procesie

lecąc do podłoża z dużą prędkością, jonizując mnóstwo jonów argonu i elektronów, a następnie elektrony lecą do

podłoże.Jony argonu bombardują cel z dużą prędkością pod działaniem pola elektrycznego, rozpryskując wiele celów

atomy, następnie neutralne docelowe atomy (lub cząsteczki) osadzają się na podłożu, tworząc filmy.



Cechy

  Model   MSC-SEM-X-X
  Rodzaj powłoki   Różne folie dielektryczne, takie jak folia metalowa, tlenek metalu i AIN
  Zakres temperatur malowania   Normalna temperatura do 500 ℃
  Rozmiar komory próżniowej do powlekania   700 mm * 750 mm * 700 mm (konfigurowalny)
  Próżnia w tle   < 5×10-7mbar
  Grubość powłoki   ≥ 10 nm
  Precyzja kontroli grubości   ≤ ±3%
  Maksymalny rozmiar powłoki   ≥ 100 mm (konfigurowalny)
  Jednorodność grubości folii  ≤ ±0,5%
  Nośnik podłoża   Z planetarnym mechanizmem obrotowym
  Materiał docelowy   4 × 4 cale (kompatybilny z 4 calami i mniej)
Zasilacz   Zasilacze, takie jak DC, impulsowe, RF, IF i bias są opcjonalne
  Gaz procesowy   Ar, N2, o2
  Uwaga: Dostępna produkcja na zamówienie.



Próbka powłoki

IC LSI Systemy detektorów półprzewodników elektrodowych Napylanie magnetronowe 0



Kroki procesu

→ Umieścić podłoże do powlekania w komorze próżniowej;

→ Z grubsza odkurzyć;

→ Włącz pompę molekularną, odkurz na najwyższych obrotach, a następnie włącz obroty i obracanie;

→ Ogrzewanie komory próżniowej do osiągnięcia temperatury docelowej;

→ Wdrożyć stałą kontrolę temperatury;

→ Czyste elementy;

→ Obróć się i wróć do początku;

→ Folia powlekająca zgodnie z wymaganiami procesu;

→ Obniżyć temperaturę i zatrzymać zespół pompy po malowaniu;

→ Przestań działać, gdy operacja automatyczna zostanie zakończona.
